樓宇自控系統施工方案及施工重點

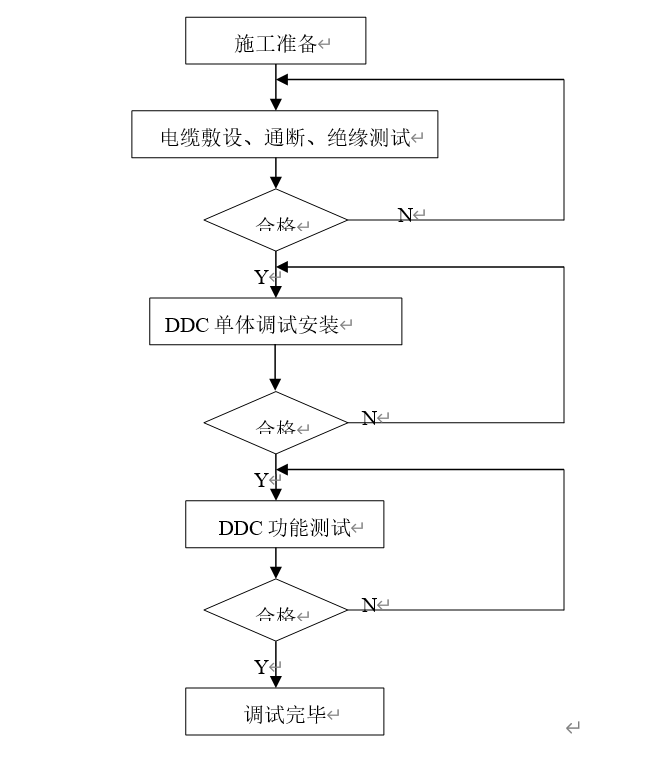

1工藝流程
施工準備----電管預留預埋----設備開箱、檢驗、材料檢驗----DDC控制器箱體及輔控箱安裝----樓宇控制前端設備安裝----DDC控制器的保護管敷設----纜線敷設----校接線----終端機房設備安裝接線----儀表單回路調校----各DDC子系統調試 ----聯調----系統集成調試。
2線纜敷設
纜線敷設注意事項如下：
電纜敷設前仔細核對電纜型號、規格是否符合設計要求；
電纜敷設時應排列整齊，在橋架中應用扎帶固定，電纜兩頭應留足夠的長度，并掛好標志牌；
不同系統、不同電壓、不同類別的線路不應穿于同一根管內或線槽的同一槽孔內；
電氣配線要求排列整齊，接線應盡可能走線槽；
在管內或線槽內穿線前，應將管內或線槽內的積水及雜物清除干凈；
導線在管內或線槽內，不應有接頭或扭結，導線的接頭應在接線盒內焊接或用端子連接，當采用焊接時，不得使用腐蝕性的助焊劑。
2.1線纜施工敷設要求
?線纜的型式、規格應與設計規定相符。線纜的布放應自然平直，不得產生扭絞、打圈接頭等現象，不應受到外力的擠壓和損傷。
?線纜兩端應貼有標簽，應根據線纜表的編號標明編號，標簽書寫應清晰、端正和正確。標簽應選用不易損壞的材料。
?線纜終接后，應有余量。至現場傳感器、執行器、電控箱的預留長度宜為0.5—1.0ｍ，DDC控制盤內為1.0—2.0ｍ。有特殊要求的應按設計要求預留長度。
?槽內線纜布放應順直，盡量不交叉，在線纜進出線槽部位、轉彎處應綁扎固定，其水平部分線纜可以不綁扎。垂直線槽布放線纜應每間隔1．5m固定在線纜支架上。
?電纜橋架內線纜垂直敷設時，在線纜的上端和每間隔1．5m處應固定在橋架的支架上；水平敷設時，在線纜的首、尾、轉彎及每間隔5—10m處進行固定。
?在水平、垂直橋架和垂直線槽中敷設線纜時，應對線纜進行綁扎。對絞電纜、光纜及其他信號電纜應根據線纜的類別、數量、纜徑、線纜芯數分束綁扎。綁扎間距不宜大于1．5m，間距應均勻，松緊適度。
2.2線纜終接要求
?線纜中間不允許有接頭。
?線纜終接處必須牢固，接觸良好，一般需采用冷壓接頭，特殊要求的地方采用錫焊工藝。
?線纜終接應符合設計和施工操作規程。
?線纜在終接前，必須核對線纜標識內容是否正確，線纜兩頭必須套上機打號碼管。
?對于有極性的線纜，必須區分極性進行終接，一般要求線纜的紅色線接正，其他顏色的線接負。
2.3校接線
由于樓控系統中接線端子多，在校接線過程中應注意如下：
?儀表校接線除設計規定可用500V兆歐表檢測絕緣外，其余一律不得用兆歐表，應用專用的測量儀器（常規的采用萬用表）；
?DDC箱及輔控箱內布線應用絕緣尼龍?jiān)鷰Юυ屑捎媒饘俅茫苑谰€亂而產生電容效應，導致誤信號；
?弱電接地保護與弱電接地取消靜電網絡應嚴格區別，絕不能混淆，以防強電在瞬間對地短路對弱電系統的模塊損壞；
?為保證導線無損傷，剝線時應注意不要損傷到導線；
?導線與端子排間采用焊接或壓接方式，均應牢固可靠；
?控制器及輔控箱內的導線不應有接頭，導線芯線應無損傷；
?每個接線端子的每側接線宜為1根，不得超過2根。對于插接式端子，不同截面的兩根導線不得接在同一端子上。
3設備安裝
3.1系統設備安裝條件
（1）室內裝修和BAS表面安裝的元件、設備的協調作業方案，已經得到確認；
（2）地面、墻面的預留孔洞、地槽和預埋件等應與合同一致，并經過業主方驗收；
（3）施工區域內能保證施工用電；
（4）施工現場有影響施工的各種障礙物已提前清除；
（5）與BA系統相關的各設備已安裝完畢（或需要配合共同安裝）；
（6）BA系統設備安裝完后有條件并能采取進行成品保護措施；
3.2系統設備的安裝
?中央控制器及網絡通訊設備應在中央控制室的土建和裝飾工程完工后安裝；
?設備及設備各構件間應連接緊密、牢固，安裝用的堅固件應有防銹層；
?設備在安裝前應作檢查，確定其外形完是否完整，內外表面漆層是否完好，設備內主板及接線端口的型號、規格是否符合設計規定；
?按系統設計圖檢查主機、網絡控制設備、UPS、打印機、HUB集選器等設備之間的連接電纜型號以及連接方式是否正確。尤其要檢查其主機與DDC之間的通訊線；
?檢查系統電源是否到位，電源是否符合設計要求。
3.2.1室內溫、濕度傳感器的安裝
（1）溫、濕度傳感器的安裝位置：不應安裝在直射的位置，遠離有較強振動、電磁干擾的區域，其位置不能破壞建筑物外觀的美觀與完整性，室外溫、濕度傳感器應有防風雨防護罩。應盡可能遠離窗、門和出風口的位置，如無法避開則與之距離不應小于2m。
（2）并列安裝的傳感器，距地高度應一致，高度差不應大于1mm，同一區域內高度差不應大于5mm。
（3）溫度傳感器至DDC之間的連接應符合設計要求，應盡量減少因接線引起的誤差，對于鎳溫度傳感器的接線電阻應小于3Ω，1kΩ鉑溫度傳感器的接線總電阻應小于1Ω。
